Model Hirarki Basis Data (Hierarchical Model)

Model struktur hirarki basis data adalah satu model yang data disusun menurut struktur pohon. Puncak dari herarki disebut dengan root sedangkan entitas atau interface di bawahnya dikenal sebagai induk (parent).

Entitas induk mempunyai beberapa sub entitsas yang disebut anak (child). Kelemahan hararkhi model adalah tidak dapat dilakukan pencarian data pada field atribut. Masalah ini dapat diatasi dengan mengubah struktur data dengan memberi hubungan khusus (misalnya dengan variabel pointer).

Model jaringan merupakan pengembangan model hirarki. Dalam model ini entitas induk maupun anak dapat memiliki lebih dari dua entitas. Hubungan atau relasi antara entitas dalam network model adalah satu ke satu (one to one) atau satu ke banyak (one to many).

Ciri khas model ini terdapat adalah terdapatnya entitas perantara yang disebut sebagai rekaman silang (intersection record). Entitas perantara berfungsi untuk relasi many to many.

1. Model Hirarki Basis Data (Hierarchical Model)

Dalam model ini data disusun menurut struktur pohon. Puncak dari herarki disebut dengan root sedangkan entitas atau interface di bawahnya dikenal sebagai induk (parent). Entitas induk mempunyai beberapa sub entitsas yang disebut anak (child).

Entitas dalam model hirarki dilambangkan dengan empat persegi panjang. Sedangkan relasi atau hubungan dengan entitas lain dinotasikan dengan garis. Gambar dibawah ini menjelaskan salah satu contoh model hirarki basis data level konseptual sistem perkuliahan.

Model Hirarki Basis Data (Hierarchical Model)

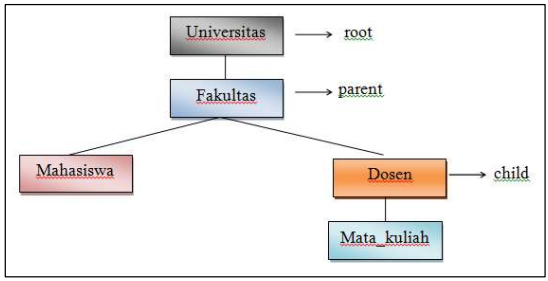

Model Herarki sistem perkuliahan (level konseptual)
Dari gambar struktur hirarki basis data diatas dapat dibuat struktur pengkodean record data (level fisik) untuk setiap entitas beserta hubungan antar. Susuan herarkhi ditujukkan dengan tanda anak panah pada medan data (field) yang digunakan sebagai kunci data (primary key, daerah diarsir).

Relasi dalam herarkhi model hubungan antar entitas dinyatakan dalam satu-banyak(one to many) atau satu – satu (one to one). Kelemahan hararkhi model adalah tidak dapat dilakukan pencarian data pada field atribut, misal tidak dapat menampilkan data pda tabel mata kuliah berdasarkan jum_SKS, karena jum_SKS bukan kunci data. Masalah ini dapat diatasi dengan mengubah struktur data dengan memberi hubungan khusus (misalnya dengan variabel pointer).

Model Hirarki Basis Data (Hierarchical Model)
Struktur pengkodean record data (model level fisik)

2. Model Jaringan Basis Data (Network Model)

Dalam model jaringan entitas induk maupun anak bisa lebih dari dua. Model ini merupakan pengembangan model hirarki. Relasi antara entitas dalam network model adalah satu ke satu (one to one) atau satu ke banyak (one to many).

Model Hirarki Basis Data (Hierarchical Model)
Model struktur jaringan basis data
Dalam network data model tidak diperbolehkan terdapat relasi banyak ke banyak (many to many). Untuk membuat relasi many to many dalam network model dibutuhkan entitas perantara yang disebut sebagai rekaman silang (intersection record).Dari gambar entitas registrasi adalah merupakan entitas perantara antara etitas mahasiswa dengan entitas mata kuliah.

Model Hirarki Basis Data (Hierarchical Model)
Organisasi record data pada model jaringan
