Membuat Jaringan Sederhana di Cisco Packet Tracer

Membuat Jaringan Sederhana di Cisco Packet Tracer

Membuat Jaringan Sederhana di Cisco Packet Tracer

PERSIAPAN

Persiapan instalasi jaringan sederhana dalam contoh ini adalah dengan menggunakan 2 buah workstation dan 1 switch. Tiap node dihubungkan dengan kabel sehingga terlihat sesuai dengan gambar berikut ini.

Membuat Jaringan Sederhana di Cisco Packet Tracer
Topologi Jaringan
Jika kedua titik pada garis belum berwarna hijau, berarti tiap node tersebut belum terkoneksi
Lalu lakukan konfigurasi IP address host PC0 dengan cara double-klik gambar PC0, selanjutnya klik tab Desktop dan pilih bagian menu IP Configuration sehingga terlihat tampilan sesuai pada gambar dibawah ini.

Membuat Jaringan Sederhana di Cisco Packet Tracer
Menu Konfigurasi IP Address Host

Membuat Jaringan Sederhana di Cisco Packet Tracer
Langkah - Langkah Konfigurasi

MELAKUKAN PING

Untuk menguji koneksi antara dua node tersebut menggunakan utilitas “ping”. Untuk memulai ping dari PC0 menuju PC1, double-klik PC0 sehingga muncul jendela properties untuk PC0, kemudian pilih tab Desktop, selanjutnya pilih menu Command Prompt sehingga muncul tampilan seperti gambar di bawah ini.

Membuat Jaringan Sederhana di Cisco Packet Tracer
Window Command Prompt
Lakukan “ping” dengan cara mengetikkan: ping [ip_address_tujuan] Untuk melakukan ping menuju PC1 yang memiliki IP address 192.168.123.2 adalah dengan cara mengetikkan: ping 192.168.123.2 Dari hasil perintah yang anda lakukan akan dihasilkan output seperti ini :

Membuat Jaringan Sederhana di Cisco Packet Tracer

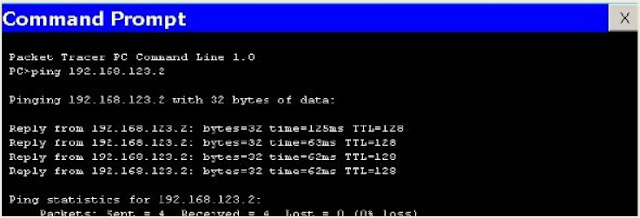

Hasil Test Ping

KESIMPULAN

Dari hasil percobaan yang dilakukan, dapat diambil kesimpulan bahwa: 1. Workstation PC0 dan PC1 baru dapat terhubung jika IP address kedua workstation telah dikonfigurasi dengan baik dan benar. 2. Untuk menguji konektivitas antar node dapat menggunakan perintah “ping”. Hasil output perintah ping ada berbagai macam. Yaitu: Reply, Request Timed Out, dan Destination Host Unreachable.

TIPS :

Untuk melihat simulasi packet, keperluan troubleshoot packet, PDU inspecting, dll silahkan klik mode Simulation (atau menekan hotkey Shift+S) pada bagian kanan bawah jendela utama perangkat lunak, seperti yang terlihat pada gambar di bawah ini. Dari mode Simulation, kita bisa melihat aktifitas protokol-protokol yang bekerja dalam interval waktu tertentu. Untuk mempelajari tugas masing-masing protokol, sangat disarankan menggunakan mode Simulation ini. Untuk maju ke event/kejadian protokol selanjutnya, klik tombol Capture/Forward. Sedangkan box Event List Filters untuk menyaring event yang dilalui protokol agar simulasi tidak terlihat kompleks. Untuk kembali ke mode Realtime, tinggal memilih lagi mode Realtime (atau menekan hotkey Shift+R)

Membuat Jaringan Sederhana di Cisco Packet Tracer
