Perangkat WaveLAN

Perangkat WaveLAN - Jaringan wireless mungkin berisi sedikitnya dua perangkat. PC atau laptop yang dilengkapi dengan NIC wireless dapat membangun jaringan yang sama dengan jaringan peer to peer pada jaringan wireline. Kedua perangkat tersebut berperilaku sebagai server dan client. Problemnya adalah keamanan yang minim dan NIC dari produsen yang berbeda mungkin tidak dapat berkomunikasi.

Perangkat WaveLAN

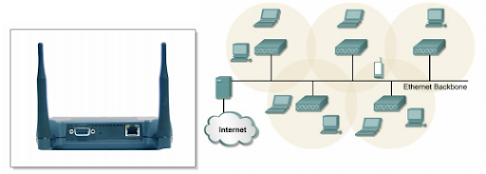

Untuk mengatasi hal tersebut, sebuah Access Point (AP) biasanya dipasang sebagai hub pusat untuk infrastruktur WaveLAN (Wireless LAN). AP menyediakan port untuk koneksi ke LAN dengan kabel. AP dilengkapi antena dan menyediakan koneksi ke area khusus yang disebut cell. Ukuran cell bervariasi tergantung pada komposisi struktur dari lokasi dimana AP dipasang dan ukuran serta gain dari antena. Umumnya jarak dari 91,44 m sampai dengan 152,4 m. Untuk melayani area yang luas, beberapa access point akan dipasang dengan sebuah sudut yang saling menumpuk (overlap). Overlap memungkinkan roaming diantara cell. Hal ini sama dengan layanan yang diberika oleh perusahaan telepon seluler. Meskipun tidak dijelaskan pada standar IEEE, overlap sekitar 20%-30% dibutuhkan. Banyaknya overlap memungkinkan roaming diantara cell, memungkinkan untuk memutus dan menyambung lagi koneksi tanpa interupsi layanan. Sebaiknya seluruh cell menggunakan SSID yang sama untuk menyediakan roaming pada jaringan tersebut.

Topologi Wave LAN

Ketika client aktif dalam WaveLAN, client akan mulai mendengar untuk perangkat yang sesuai yang kemudian akan berkomunikasi. Hal ini disebut scanning dan mungkin aktif atau pasif. Scanning aktif menyebabkan probe request dikirimkan dari host untuk bergabung ke jaringan. Probe request berisi Service Set Identifier (SSID) dari jaringan yang diharapkan akan bergabung. Ketika Access Point dengan SSID yang sama ditemukan, Access Point akan membalas probe request tersebut. Langkah autentikasi dan asosiasi telah selesai. Scanning pasif akan membuat host mendengar beacon management frames (beacons), yang dikirimkan oleh Access Point atau host lainnya. Ketika host menerima sebuah beacon yang berisi SSID dari jaringan dan berusaha bergabung. Diantara dua perangkat yang akan dihubungkan seharusnya dapat saling bertatapan (line of sight). Dibawah ini adalah hal hal yang memungkinkan adanya halangan (obstacle) diantara dua perangkat tersebut antara lain:

Topografi seperti gunung atau bukit.
Lingkaran bumi - Gedung atau objek buatan manusia lainnya.
Pepohonan
Logam
Tembok atau partisi ruangan lainnya.

Perangkat yang digunakan untuk menghubungkan dua atau lebih jaringan yang biasanya berada pada gedung atau lokasi yang berbeda disebut bridge. Digunakan juga antena untuk berkomunikasi antar gedung. Ada beberapa jenis antena dan spesifikasi yang berbeda-beda. Dilihat dari arahnya ada dua jenis antena yaitu Omni directional yaitu antena yang memancar ke segala arah (360 ) dan Directional yaitu antena yang memancar dengan sudut tertentu.

jenis antena dan spesifikasi

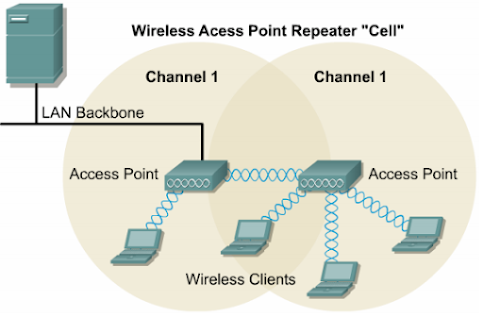

Wireless repeater adalah Access Point yang tidak terhubung ke kabel backbone. Membutuhkan overlapping sebanyak 50% dari Access Point yang terhubung ke kabel backbone. Throughput untuk perangkat yang terhubung ke repeater menjadi lebih kecil. Administrator dapat membuat rantai dari beberapa repeater, tetapi setiap penambahan rantai tersebut throughput menjadi setengah dari yang seharusnya. Disarankan untuk tidak lebih dari dua hop untuk setiap rantainya.
