Non-Overlapping Channel Set

Non-Overlapping Channel Set - Non overlapping Channel merupakan suatu set channel yang diperkirakan mempuyai set/jarak pemisah frekuensi dan dapat digunakan bersama dalam waktu yang sama tanpa adanya interfrensi, non-overlapping channel bekerja pada link RF.

Non-Overlapping Channel Set
Non-Overlapping Channel Set

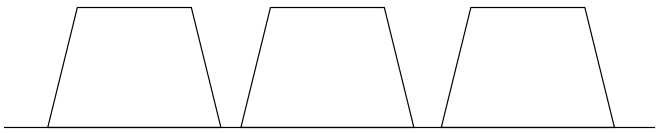

Gambar dibawah merupakan hasil pengukuran spectrum dengan menggunkan spectrum analyzer (Gambar diambil dari www.waverider.com) , Pada gambar tampak jelas kanal -kanal yang digunakan dengan waktu yang sama yaitu kanal 1, kanal 6 dan kanal 11 yang terletak pada frekuensi 2412MHz, 2437MHz dan 2462MHz. Pada gambar ini interferensi tidak terjadi(terlihat dari tidak adanya potongan garis frekuensi antara frekuensi yang satu dengan frekuensi yang lainnya).

Non-Overlapping Channel Set
spectrum Analyzer

Pada dasarnya kita bisa tidak hanya berpatok pada 3 channel frekuesi itu saja, kita juga bisa menggunkan 4 channel sekaligus dalam waktu yang bersamaan , ini dapat dilakukan jika cakupan wilayah yang menjadi target lebih luas lagi sehingga dibutuhkan 4 channel yang berbeda.

Non-Overlapping Channel Set
4 Channel kanal yang berbeda
Frekuensi/kanal yang digunakan:
Channel 1 2412MHz
Channel 5 2432MHz
Channel 9 2452MHz
Channel 13 2472MHz

Penggunaan 4 Channel ini memang dapat menjangkau wilayah yang lebih luas tetapi akan terjadi sedikit interferensi pada tiap - tiap channelnya, Anda dapat melihatnya pada skema diatas, terlihat potongan garis pada tiap - tiap diagram channel yang menandakan adanya interferensi.

Non-Overlapping Channel Set
JARAK TRANSMISI WLAN
Pada Gambar diatas menjelaskan Kemampuan Transmit /daya pancar dan Receive/Penerima suatu set perelatan Wireless dengan keterbatasan Effective Isotropic Radiated Power(EIRP) Hanya 30-36 sehingga kita hanya mempunyai jangkauan yang terbatas, Secara hukum pancaran sinyal antenna yang dijinkan adalah 36dBmW, sehingga ketika anda menggunakan antena 24dBi anda hanya menggunkan daya sekitar 15dBm/ sekitar 30 mW saja. Pada umumnya peralatan WLAN yang ada dipasaran mempunyai daya pancar antara 15-20 dBm (30-100mW), Dengan daya yang terbatas ini mengakibatkan jarak jangkauanpun menjadi terbatas.

Non-Overlapping Channel Set
bentuk daerah coverage dari WLAN
Gambar diambil dari “Buku Penggangan Internet wireless dan Hostpot karangan Onno Purbo halaman 239” Titik-titik diatas menggambarkan jangkauan transmisi radio untuk tipe antena tertentu. Disain ini nantinya akan digunakan sebagai acuan untuk pemodelan sell dijaringan Wireless Metropolitan Area Network. Secara Tiori Access Point dengan antena Omnidirectoral akan meng-cover beberapa wilayah dengan cakupan wilayah sekitar 4 sampai 5 km..

Non-Overlapping Channel Set
Warna Orange pada gambar diatas adalah daerah cakupan dari wireless
Pada Kenyataannya tidak semua daerah pada titik pada segi-enam diatas dapat menerima jangkauan wireless, ini dikarenakan bentuk radiasi dari antena yang lonjong, sehingga pada segi-enam akan ada daerah kosong atau sering disebut dengan Blank spot . Selain itu faktor lain yang dimungkinkan untuk menghambat pancaran sinyal ini adalah bentuk tekstur dari wilayah jangkauan. Jika wilayah berbukit atau banyaknya gedung yang tinggi maka pancaran akan terhambat.
