Pengertian dan bagian-bagian Power supply

Power supply komputer adalah bagian penyedia sumber tegangan bagi semua bagian pada komputer. Power Supply merupakan bagian yang mengolah tegangan AC dari jala-jala listrik menjadi beberapa tegangan DC dengan tegangan dan arus tertentu sesuai kebutuhan masing-masing bagian pada komputer.

Pengertian dan bagian-bagian Power supply

Sebelum melakukan pencarian dan penyelesaian kesalahan pada Power supply sebuah komputer ada baiknya bila kita membahas pengertian dan bagian-bagian dalam sebuah Power suppy.

Power Supply komputer menggunakan sistem SMPS (Switching Mode Power Supply), yaitu sistem power supply yang menggunakan metode pensaklaran/switching tegangan dengan kecepatan tertentu (frekuensi tertentu). Hasil dari pensaklaran ini berupa sinyal kotak (pulse) diinduksikan ke sebuah transformator (primer) untuk menghasilkan beberapa tegangan output pada sekunder transformator yang kemudian disearahkan dengan dioda dan kapasitor/elko.

Selain itu pada sistem SMPS juga ada sistem regulator(pengatur tegangan) dengan sistem feedback, artinya tegangan output disensor lalu hasilnya dipakai untuk mengendalikan proses pensaklaran SMPS. Sistem SMPS lebih efisien dari pada sistem power supply konvensional yang menggunakan satu buah transformator 50Hz. Bagian bagian Power Supply Komputer

1) AC-IN Socket

Pengertian dan bagian-bagian Power supply

AC socket adalah jalan masuk bagi tegangan AC jala-jala listrik ke dalam modul rangkain power supply. AC socket berisi 3 pin, yaitu 2 pin untuk tegangan AC dan 1 pin untuk ground. Penyambungan Ground pada power supply komputer sangat penting untuk menetralisir tegangan bocor pada proses induksi SMPS. Tegangan bocor ini tidak mematikan bagi manusia namun bisa mengagetkan dan bahayanya bagi komputer adalah dapat menyebabkan kejutan listrik bagi motherboard yang bisa membuat motherboard hang.

2) Modul SMPS

Pengertian dan bagian-bagian Power supply

Modul SMPS adalah bagian utama sebuah power supply komputer. Modul ini berisi rangkaian pemroses tegangan AC input menjadi beberapa tegangan DC. Dalam modul SMPS terdapat dua unit power supply yaitu Stand-by Power Supply dan Main power supply.

Stand-by power supply menghasilkan tegangan output +5vDC dengan arus sekitar 2 A untuk kebutuhan tegangan stand-by bagi motherboard. Stand-by power supply langsung hidup saat pertama kali komputer di hubungkan ke jalajala listrik, jadi independen tidak tergantung kontrol dari motherboard. Main power supply menghasilkan beberapa tegangan output yang dibutuhkan oleh motherboard dan beberapa bagian komputer yang lain.

Keluaran dari Main power supply berupa tegangan +3V3, +12V, -12V, +5V dan -5V. Main power supply bisa hidup jika ada trigger dari motherboard, dengan kata lain Main supply inilah yang hidup jika komputer dihidupkan dengan menekan tombol power.

3) DC output Socket

DC output socket adalah soket konektor yang berisi tegangan DC hasil keluaran dari modul SMPS. Soket ini ada beberapa macam, yaitu:
  • Soket 20+4 pin yang menuju ke motherboard. Soket ini berisi tegangantegangan yang dibutuhkan oleh motherboard. Keterangan pin dari soket 20+4 pin :
  • Soket 4 pin ke IDE harddisk dan CD/DVD. Soket berisi 1 kabel warna merah (+5V), 1 kabel warna kuning (+12V) dan 2 kabel warna hitam (ground- 0V).
  • Soket 4 pin ke motherboard untuk VGA adapter (AGP / PCI-E). Soket ini berisi 2 kabel warna kuning (+12V) dan dua kabel warna hitam (ground0V).
  • Soket 4 pin ke Floppy. Soket berisi 1 kabel warna merah (+5V), 1 kabel warna kuning (+12V) dan 2 kabel warna hitam (ground- 0V).  Soket 15 pin ke SATA. Soket ini berisi tegangan +3V3, +5V dan +12V.

4) FAN Cooler

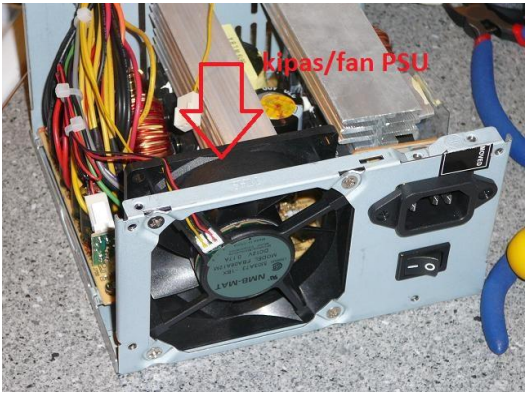

FAN Cooler berfungsi sebagai unit pendingin untuk membuang panas yang muncul pada modul SMPS. Panas yang muncul terutama pada komponen semikonduktor seperti Dioda, MOSFET, dan IC. Sebetulnya pada modul SMPS sudah ada pendingin berupa Plat alumunium, namun karena struktur casing dari power supply yang tertutup maka panas tidak bisa dibuang keluar dengan sempurna dan harus menggunakan bantuan sebuafh Fan Cooler.

5) Casing Power Supply

Pengertian dan bagian-bagian Power supply

Casing power supply terbuat dari logam dengan maksud untuk melindungi bagian-bagian komputer yang lain dari induksi gelombang elektromagnetik (EMI) efek dari proses pensaklaran modul SMPS. Gelombang elektromagnetik ini bisa menyebabkan noise pada sinyal audio dan video dan dapat mengganggu sinyal BUS pada motherboard.
